高压有感无刷电机驱动器常见使用方法

2021-11-06 1025

小编在公司负责售前售后服务工作,与客户沟通无刷电机的过程中,问及最多的就是使用方法。在此小编总结了一些智创有感无刷电机驱动器的常见使用方法,供各位查阅。

使用前的必要设置参数及设置方法

设置正确的极对数,参数Pr23

极对数的设置直接关系到电机转速和面板显示转速的准确。设置错误将出现电机实际转速与面板显示转速不一致的情况。

出现速度无法控制,启动快速到达更高转速时,将Pr24 从0修改为1 或 从1修改为0即可解决。


设置控制方式。修改参数Pr50

0:内部速度

1:10v模拟电压调速

2:电位器调速

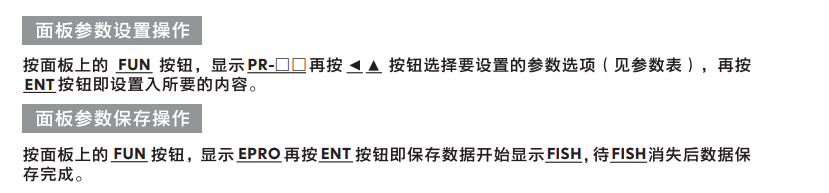

修改参数方法如下图

注:参数修改后,需要做参数保存操作才可以实现参数掉电保存。


控制方式详情介绍

内部速度模式(参数Pr50设为0)

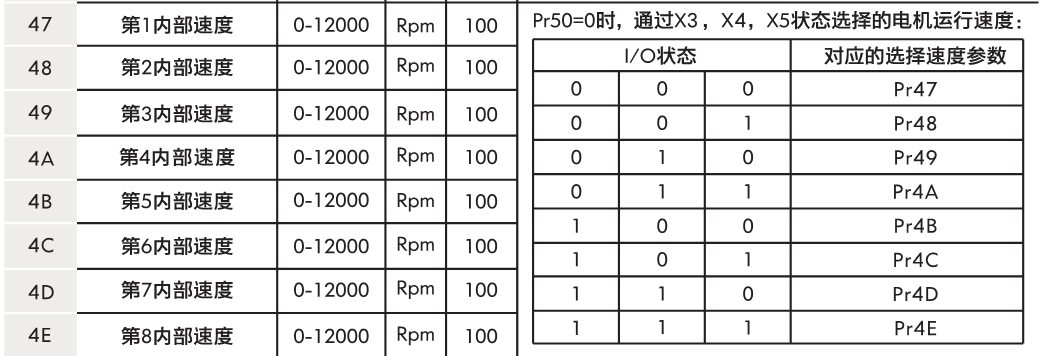

设置内部目标速度(参数Pr47-P4E)根据I/O状态选择速度,与7脚短接时状态为1,断开为0。(或者将7脚接入上位机的输出公共端,即可使用上位机输出I/O控制)

002.png注:CN5端子4、5、6 对应 X3、 X4 、 X5,7与1短接为启动信号,7与2短接为改变方向。

10v模拟电压调速(参数Pr50设为1)

设置每1v模拟电压对应的转速(参数Pr42)

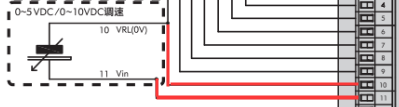

CN5端子的10与11接入模拟电压信号

7与1短接为启动信号,7与2短接为改变方向

模拟电压接线

电位器调速(参数Pr50设为2)

设置电位器电压每1v对应的转速(参数Pr41)

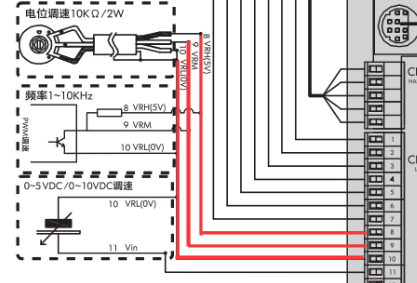

CN5端子的8,9,10接入电位器

7与1短接为启动信号,7与2短接为改变方向

电位器接线

以上为智创高压有感驱动器常见使用方法,参数列表及报警列表未纳入,详见使用说明书。

如有疑问或咨询技术问题,欢迎致电邓工:135 3805 6648 (微信同号)
